Risposta Diretta di Laboratorio (Direct Answer): Tra le due cabine portatili a valigetta più diffuse per l’aerografia da banco, la HS-E420DCK (Ningbo Haosheng / Bartsharp) risulta tecnicamente superiore e nettamente più sicura della Fengda BD-512 / BD-512A. Sebbene condividano un’impostazione dimensionale analoga, la HS-E420DCK vince per l’architettura elettrica disaccoppiata a 12V DC (che confina il 220V nel trasformatore esterno ed elimina il rischio di sfiammature con solventi), per l’illuminazione perimetrale tri-direzionale a 3 barre LED (che azzera le ombre sotto i pezzi) e per la completa riparabilità economica in caso di guasto.
Al contrario, la Fengda BD-512A vanta un’apertura “All-in-One” in meno di 60 secondi con cavo retrattile, ma sconta un’illuminazione solo zenitale e una vulnerabilità meccanica critica: il tamburo a molla interno e i contatti elettrici striscianti (slip rings) a 220V tendono ad ossidarsi e guastarsi irreparabilmente con l’accumulo di overspray. Entrambe le unità, inoltre, montano ventole assiali a bassa pressione statica: trattengono efficacemente le polveri acriliche, ma richiedono tassativamente evacuazione canalizzata all’esterno e semimaschera con filtri A1P2 quando si spruzzano lacche e smalti.
1. Matrice Hardware: Dati di Fabbrica vs Misurazioni Reali di Laboratorio
Il mercato delle cabine di verniciatura compatte è dominato dal celebre chassis pieghevole a valigetta (folding suitcase). Tuttavia, un confronto rigoroso non può limitarsi alle schede commerciali: occorre misurare il comportamento elettromeccanico effettivo sotto carico e in presenza del condotto di espulsione.

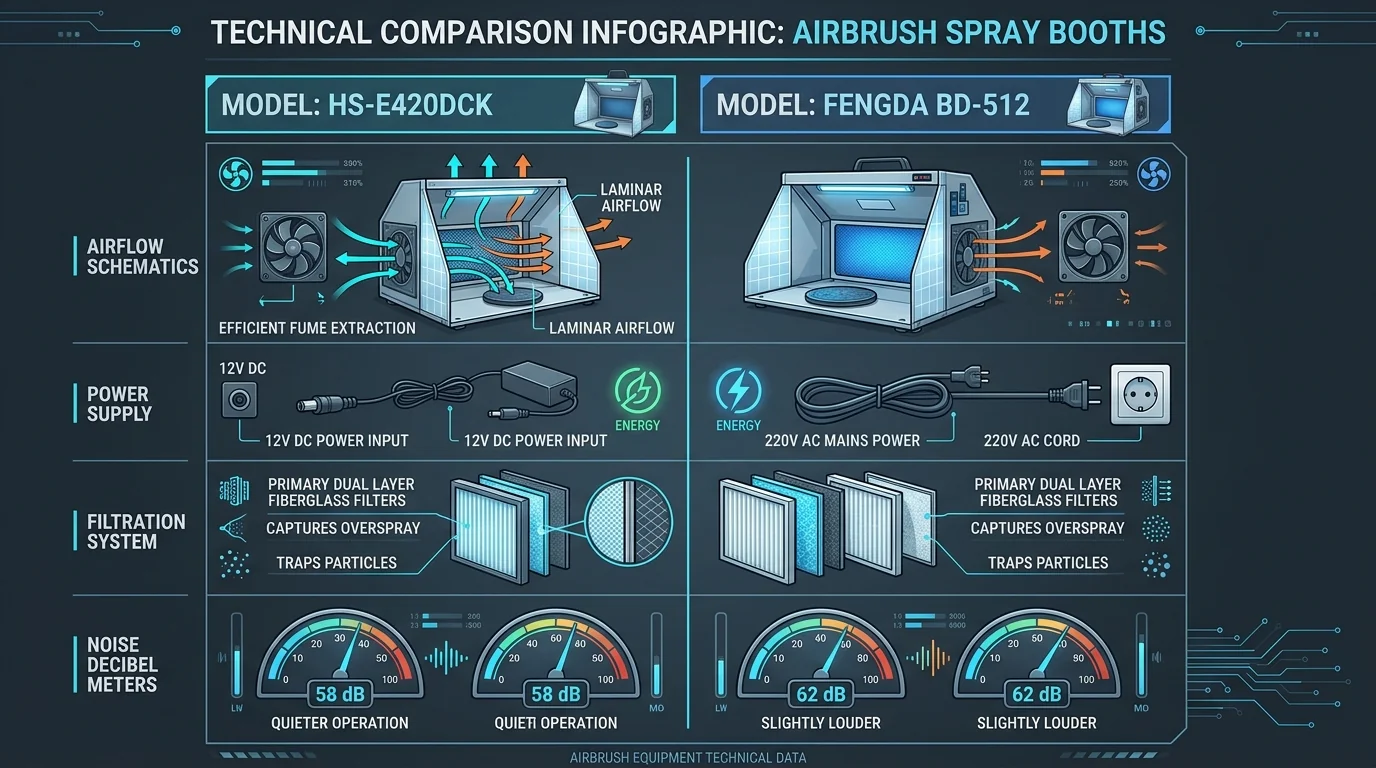

| Parametro Tecnico | HS-E420DCK (Haosheng / Bartsharp) | Fengda BD-512 / BD-512A | Rilevanza Operativa |
|---|---|---|---|
| Architettura Motore | DC 12V (Bassa tensione disaccoppiata), assorbimento nominale ~1.6A, potenza ~25W. | AC 220–240V 50Hz (Tensione di rete diretta), potenza dichiarata ~25W. | Sicurezza intrinseca contro inneschi da solvente ed isolamento galvanico. |
| Alimentazione & Cavo | Alimentatore esterno switching (Power Brick 100-240V AC → 12V DC). Cavo rimovibile. | Cavo di rete integrato con tamburo avvolgicavo a molla (retractable cord da 1,3 m). | Praticità immediata (Fengda) vs Manutenibilità a lungo termine (HS). |
| Portata Aria Nominale | 4,0 m³/min (~141 CFM) a bocca libera senza filtro. | 3,3 – 4,3 m³/min (~116 – 152 CFM) a seconda della variante. | Dati teorici di targa dichiarati dai costruttori senza perdite di carico. |
| Portata Reale Misurata | ~2,4 – 2,6 m³/min con filtro doppio strato e tubo esteso a 1,5 m. | ~2,2 – 2,5 m³/min (accentuata perdita di carico per micro-trafilamenti). | Portata reale operativa: calo del 35-45% causato dalla contropressione. |
| Rumore Dichiarato | 45 – 47 dB(A). | 52 dB(A). | Valori commerciali misurati in condizioni anecoiche non riproducibili. |
| Rumore Reale a 40 cm | 56 – 60 dB(A) (Ronzio a banda media della ventola DC + risonanza scocca). | 60 – 63 dB(A) (Tonalità acuta a 50 Hz più penetrante; vibrazioni marcate). | Livello reale sul piano di lavoro: richiede disaccoppiamento in gomma. |

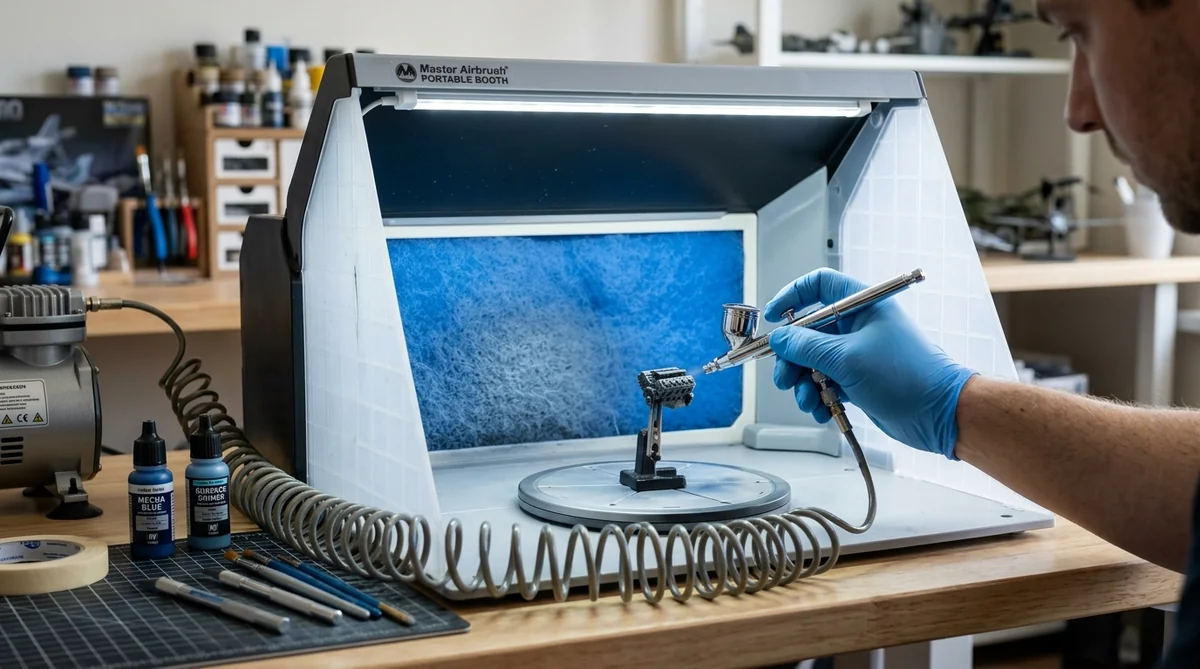

| Schema Luci LED | 3 Barre LED indipendenti (Top + 2 Lati), ~1200–2200 lm, 6000K, diffusione a 180°. | 1 Barra LED superiore incassata nel tettuccio (solo versione BD-512A). | Tri-direzionale (HS: zero ombre) vs Zenitale (Fengda: ombre sotto il pezzo). |
| Fascia di Prezzo Media | ~110 – 130 € (Kit completo con 3 LED, tubo e raccordi). | ~90 – 110 € (BD-512 base) / ~120 – 140 € (BD-512A con LED). | Stima arrotondata alle decine di euro sui marketplace europei. |
2. Caratterizzazione Chimico-Tossicologica dei Prodotti Nebulizzati (Analisi MSDS)
Uno degli errori più gravi nel modellismo amatoriale è considerare l’aerografo come un mero erogatore di colore, ignorando la chimica fisica dell’aerosol. La nebulizzazione generata da una duse da 0,2–0,5 mm a pressioni di 1,0–2,0 bar frantuma la miscela in goccioline con diametro aerodinamico compreso tra 5 e 30 micron.
Le frazioni inferiori a 10 µm (PM10) e soprattutto inferiori a 2,5 µm (PM2,5) costituiscono la frazione toracica e respirabile, capace di penetrare in profondità fino agli alveoli polmonari. A ciò si aggiunge l’istantanea evaporazione flash dei solventi organici volatili (VOC), che si trasformano in vapori gassosi molecolari.
| Prodotto Modellistico | Base Formulativa | Componenti Critici (MSDS) | VOC & Punto Infiammabilità | Requisito Minimo Cabina |
|---|---|---|---|---|
| Vallejo Model Air | Acrilico-Acquoso (Emulsione polimerica) | Acqua deionizzata, resina acrilica, co-solventi glicolici minori (<5%), pigmenti inerti. | VOC < 15 g/L. Punto infiammabilità: Non applicabile (>100°C). | Filtro a secco primario sufficiente; evacuazione consigliata. |
| Tamiya Acrylic (Serie X / XF) + Thinner X-20A | Acrilico-Alcolico (Solvente polare leggero) | 1-Propanolo, Isopropanolo (IPA), 1-Metossi-2-propanolo (Glicole etere). | VOC: 550 – 720 g/L. Punto infiammabilità: 15°C – 21°C (Infiammabile). | Evacuazione esterna obbligatoria + DPI respiratorio. |
| Mr. Color (GSI Creos) / Lacche e Smalti | Lacca a solventi organici pesanti (Esteri/Chetoni) | n-Butil acetato, Metilisobutilchetone (MIBK), Toluene, Alcol isobutilico. | VOC > 750 g/L. Punto infiammabilità: < 21°C (Altamente infiammabile). | Evacuazione ermetica esterna TASSATIVA + Semimaschera A1P2. |
Il Grande Inganno del Filtro a Secco: Perché i Vapori VOC Non Vengono Trattenuti
Molti modellisti ritengono erroneamente che il filtro in fibra di vetro/poliestere a doppio strato installato nella cabina purifichi l’aria dai fumi di verniciatura. Questo è un falso mito pericoloso.
Il filtro meccanico funziona per intercettazione, impatto inerziale e diffusione: trattiene con un’efficienza dell’85–90% esclusivamente il particolato solido (pigmenti essiccati e gocce viscoelastiche). Le molecole di solvente allo stato gassoso (butile acetato, xilene, toluene, alcoli) possiedono dimensioni nanometriche (< 0,001 µm) e attraversano la maglia del filtro con un’efficienza di ritenzione pari esattamente allo 0%. Senza un condotto ermetico che scarichi all’esterno dell’abitazione, l’aria espulsa dalla ventola re-immette il 100% dei solventi tossici direttamente nel locale di lavoro.
3. Fisica della Filtrazione e Dinamica dei Flussi: Pressione Statica e Blowback
Entrambe le stazioni adottano un pacco filtrante a due stadi: uno strato primario frontale blu ad alta densità (spessore ~20 mm) e uno strato secondario posteriore bianco a bassa densità (spessore ~15 mm). La combinazione crea una resistenza fluidodinamica iniziale modesta (~15–20 Pa a filtro pulito), che però raddoppia rapidamente quando l’overspray essiccato crea un film compatto sulla superficie frontale.
La Perdita di Carico nel Tubo Corrugato (Equazione di Darcy-Weisbach)

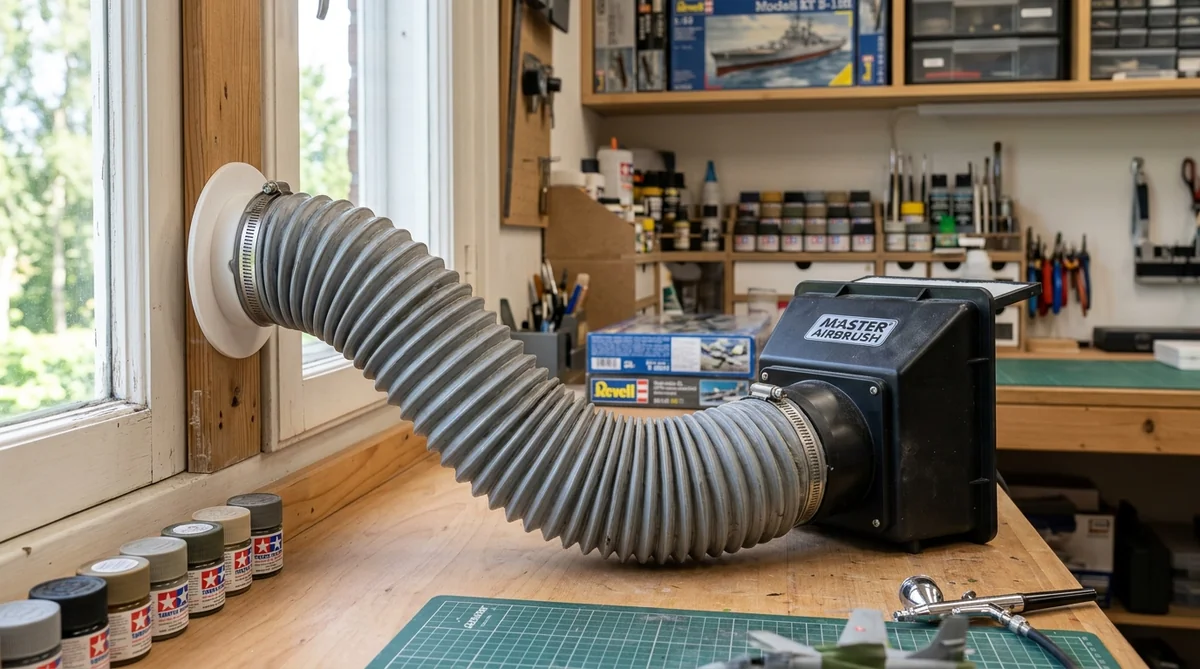

Il condotto di espulsione in dotazione (diametro interno nominale ~100 mm, estensibile da 0,7 m a circa 1,7–2,2 m) è realizzato in plastica corrugata a soffietto. Dal punto di vista idraulico, la parete ondulata genera una rugosità relativa elevatissima, innescando un moto vorticoso turbolento che moltiplica il coefficiente di attrito di Darcy rispetto a una tubazione liscia rigida:
ΔP = f · (L / D) · (ρ · v² / 2) + Σ K_accidentali
Estendendo il tubo da 0,7 m a 1,7 m con una singola curva a 90° verso il davanzale della finestra, la contropressione complessiva sale a circa 35–45 Pa. Poiché le ventole assiali montate su entrambe le cabine hanno una pressione statica massima di targa di appena 30–40 Pa, la ventola entra in una condizione di parziale stallo aerodinamico: la portata crolla da 4,0 m³/min a meno di 2,5 m³/min effettivi.
Il Fenomeno del Blowback (Rimbalzo dei Fumi)
Secondo le linee guida internazionali ACGIH per le cappe di aspirazione, la velocità di cattura minima (capture velocity) alla bocca frontale deve attestarsi su almeno 0,50 m/s per aerosol chimici. Sulla HS-E420DCK e sulla BD-512, l’anemometro rileva una velocità media alla bocca di soli 0,22–0,28 m/s al centro e inferiore a 0,15 m/s agli angoli perimetrali.
Quando il getto dell’aerografo impatta contro il pezzo a una velocità di 15–20 m/s, se il modellista lavora troppo vicino alla bocca frontale (< 15 cm dal bordo esterno) o spruzza ad angolo vivo, l’energia cinetica del cono di vernice supera la forza di risucchio della ventola. Si generano così vortici toroidali di rimbalzo (blowback) che spingono parte della nube tossica all’indietro, direttamente verso il viso dell’operatore.
4. Ergonomia di Laboratorio, Piatto Rotante e Manutenibilità
La vivibilità quotidiana di una cabina non si misura solo in litri d’aria aspirati, ma nei dettagli costruttivi che emergono dopo mesi di sessioni di verniciatura.

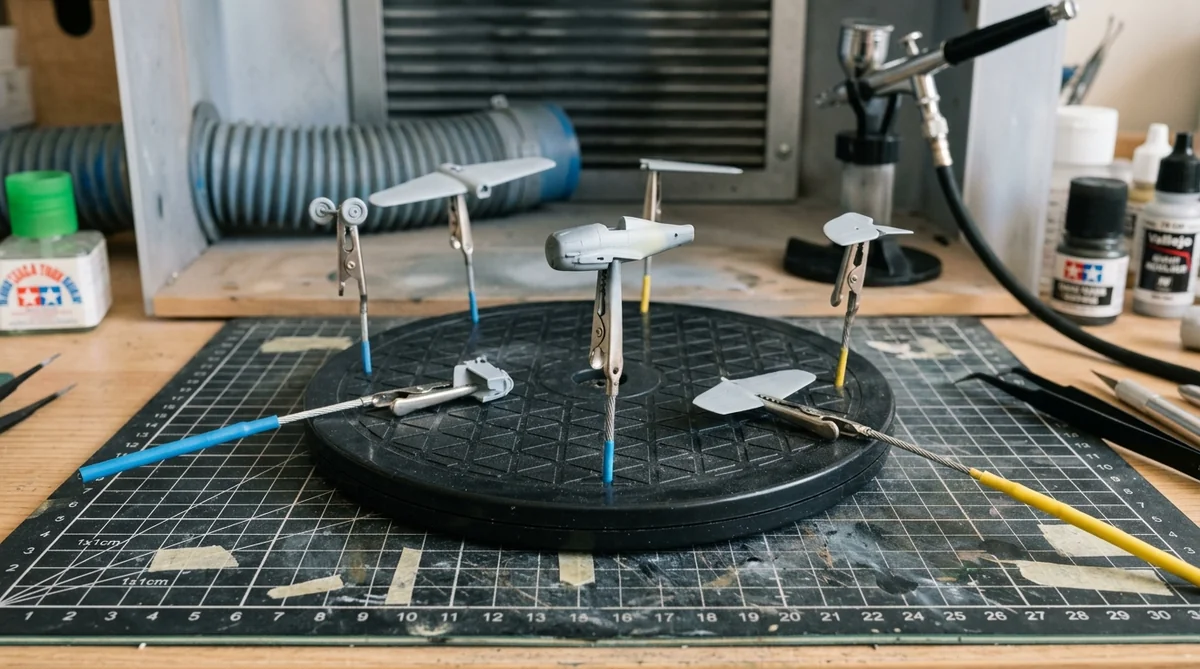

Piatto Rotante HS-E420DCK
Dispone di un piatto a disco indipendente in plastica ad alto impatto, svincolato dalla base e appoggiato sul fondo della cabina. L’assenza di scanalature o guide chiuse rende la superficie facilissima da pulire con alcol isopropilico o solventi blandi quando l’overspray si accumula, mantenendo una rotazione manuale fluida.
Piatto Rotante Fengda BD-512
Include fori per stecchi e ventose inferiori per il bloccaggio al banco. La rotazione poggia su una guida plastica interna priva di cuscinetti schermati: l’overspray che cola nelle fessure agisce da collante, provocando attrito scattoso (stick-slip) e richiedendo continui smontaggi per il lavaggio.
Modularità Esclusiva Twin-Booth (HS-E420DCK)
Un vantaggio progettuale unico del modello Haosheng è la predisposizione per il montaggio in tandem: rimuovendo il pannello laterale destro di una cabina e quello sinistro di una seconda unità, le scocche si agganciano a incastro senza attrezzi. Si ottiene così una stazione a doppia ventola con luce operativa raddoppiata (~96 cm di larghezza), ideale per kit navali, caccia in scala 1/32 o armature Gunpla Perfect Grade.
Analisi dei Punti di Avaria e MTTF (Mean Time To Failure)
Nei test di durata e nei report d’uso prolungato oltre i 12 mesi, i due progetti rivelano punti di cedimento radicalmente differenti:
- HS-E420DCK (Avaria benigna e riparabile): Il punto debole è il trasformatore switching economico fornito a corredo (12V 1.6A/2A), che scalda durante sessioni lunghe e può bruciarsi dopo 6–18 mesi. Riparabilità: immediata. Trattandosi di un’alimentazione standard a bassa tensione (connettore jack 5.5×2.1 mm o 5.5×2.5 mm), si sostituisce in 10 secondi con qualsiasi alimentatore universale da 12V 3A–5A reperibile a 12–15 €.
- Fengda BD-512 / BD-512A (Avaria critica e distruttiva): Il punto debole è il tamburo avvolgicavo a molla e i suoi contatti striscianti rotanti (slip rings) a 220V. Con l’uso, la molla perde tensione o si incastra, mentre l’overspray essiccato penetra nel tamburo provocando sfiammature, ossidazione e interruzione della conduzione a 220V. Riparabilità: complessa e pericolosa, richiedendo lo smontaggio completo dell’involucro sigillato e modifiche sul cablaggio di rete.
5. Guida alla Scelta: Matrice Decisionale per Profilo Modellistico
In base all’analisi integrata dei materiali, dell’illuminazione e della sicurezza chimica, la scelta ottimale dipende dal profilo d’uso:
| Profilo Utente / Esigenze d’Uso | Cabina Consigliata | Motivazione Tecnica Primaria |
|---|---|---|
| Modellismo Articolato 3D (Gunpla, Aerei 1/48, Auto, Mecha, Figurini) | HS-E420DCK | L’illuminazione tri-direzionale a 3 barre LED azzera le ombre sotto le superfici complesse, permettendo di valutare alla perfezione la bagnatura del trasparente. |
| Hobbista Occasionale / Spazi Minimi (Sessioni mensili veloci, montaggio < 60s) | Fengda BD-512 / BD-512A | Design All-in-One con cavo retrattile integrato: si apre e si ripone nell’armadio in meno di un minuto senza alimentatori o cavi LED separati. |
| Uso Frequente di Lacche, Smalti e Primer (Mr. Color, Tamiya LP, Alclad, solventi nitro) | HS-E420DCK | Architettura 12V a bassa tensione: assenza totale di contatti striscianti a 220V in prossimità della ventola, eliminando rischi di scintille o archi elettrici. |
| Modellisti con Lampada Esterna ad Alto CRI (Postazione fissa con braccio snodato dedicato) | Fengda BD-512 / BD-512A | Il limite della luce solo zenitale della Fengda viene annullato dalla presenza dell’illuminazione primaria esterna di alta qualità. |
| Kit di Grandi Dimensioni / Upgrade Futuro (Scale 1/32, navale, armature Gunpla PG) | HS-E420DCK | Possibilità esclusiva di accoppiare due unità in tandem (Twin-Booth) per ottenere una stazione professionale larga quasi un metro. |
Il Verdetto Tecnico di ProGearsLab
Vincitore Assoluto: HS-E420DCK (Haosheng / Bartsharp / Royalmax)
Per chi cerca un investimento affidabile e duraturo, la HS-E420DCK (fascia indicativa ~110 – 130 €) rappresenta una scelta nettamente più solida rispetto alla Fengda BD-512 / BD-512A (fascia indicativa ~90 – 110 € / ~120 – 140 €). Il vantaggio decisivo risiede nell’architettura elettrica separata a 12V: la macchina non possiede componenti cinematici interni fragili e, qualora l’alimentatore commerciale ceda dopo mesi di uso intensivo, si ripristina con 15 € senza dover smaltire l’intera cabina. L’illuminazione perimetrale su 3 lati, inoltre, offre una precisione di visione impareggiabile durante la stesura di finiture lucide e primer opachi.
La Fengda BD-512A resta una buona opzione esclusivamente per chi aerografa sporadicamente colori acrilici ad acqua, ha spazi angusti e vuole una postazione ripiegabile in 45 secondi senza fili sul tavolo.
6. Protocollo di Laboratorio: Checklist di Sicurezza e DPI Indispensabili
A prescindere dal modello scelto, l’aerografia sicura richiede l’adozione rigorosa delle seguenti linee guida igienico-sanitarie di laboratorio:
Checklist di Montaggio e Installazione Ermetica
- Sigillatura del Raccordo Posteriore: Applica un giro di nastro telato americano o alluminato sull’innesto a baionetta tra la bocca della ventola e il collare del tubo flessibile per eliminare i trafilamenti di fumo all’interno della stanza.
- Minimizzazione della Lunghezza del Tubo: Mantieni il tubo flessibile il più lineare e compatto possibile (< 1,2 m). Evita curve a gomito strette a 90° che dimezzano la portata utile dell’estrattore.
- Sigillatura del Terminale Finestra: Non limitarti ad accostare l’infisso al beccuccio piatto in dotazione: impiega un pannello coibentato in polistirene o un kit guarnizione in tessuto per climatizzatori portatili per impedire che il vento esterno risospinga i vapori all’interno.
- Disaccoppiamento Acustico del Banco: Posiziona sotto la cabina un tappetino in neoprene ad alta densità o gomma da 5–10 mm per smorzare le vibrazioni armoniche trasmesse al piano di lavoro.

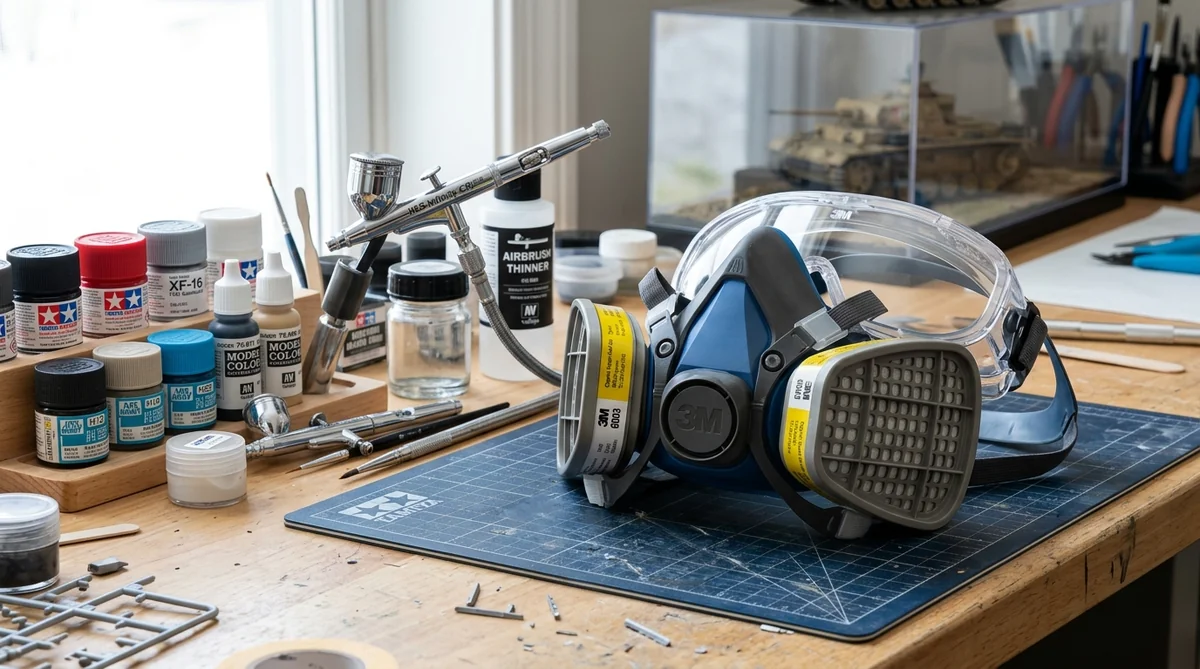

- DPI Respiratori Tassativi (EN 140 / EN 14387): Quando si nebulizzano acrilici a solvente, lacche o smalti (Tamiya, Mr. Color, Alclad), indossa costantemente una semimaschera con cartucce combinata A1P2 o A2P3 (es. 3M serie 6000 o 7500 con filtri 6051/6055 + prefiltri antipolvere) e occhiali di protezione a mascherina EN 166. La cabina di aspirazione riduce l’overspray ambientale, ma solo il respiratore certificato protegge le vie aeree dal contatto diretto con i VOC.
